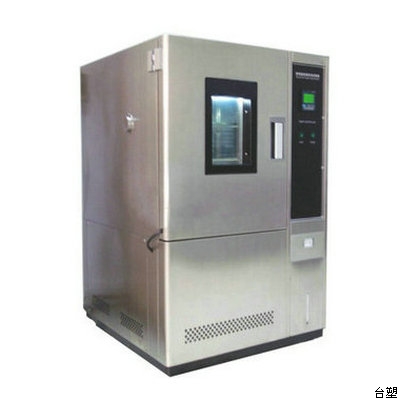

恒溫恒濕試驗箱
一、控制方式與特色:
平衡調溫調濕控制系統(BTHC),以P.I.D.方式控制SSR,使系統之加熱加濕量等于濕熱損耗量,故能長期穩定的使用。
二、性能:
指氣冷式在室溫20℃,或水冷式水溫在25℃,空載時
1.1溫度范圍(任選):
RT+10℃ ~ +150℃
0℃ ~ +150℃
-20℃ ~ +150℃
-40℃ ~ +150℃
-60℃ ~ +150℃
-70℃ ~ +150℃
1.2溫度波動度:±0.5℃
1.3溫度偏差:≤±2℃
1.4溫度最低極限: -20℃
1.5升溫時間:由+20℃升至+150℃約需35分鐘(空載時)
1.6降溫時間:由+20℃降至-20℃約需35分鐘(空載時)
1.7濕度范圍:20%~95%R.H.
1.8濕度波動度:±2.5%R.H.
1.9濕度偏差:≤±3%
1.10溫濕度控制范圍:
三、結構及材質:
型號 | TS | ||||||||||||
30 | 63 | 80 | 100 | 120 | 140 | 150 | 225 | 408 | 800 | 1000 | 1500 | ||
內箱尺寸 | W | 30 | 40 | 40 | 40 | 40 | 50 | 50 | 50 | 60 | 100 | 100 | 100 |
H | 40 | 45 | 50 | 50 | 50 | 56 | 60 | 75 | 85 | 100 | 100 | 100 | |
D | 25 | 35 | 40 | 50 | 60 | 50 | 50 | 60 | 80 | 80 | 100 | 150 | |
外箱尺寸 | W | 87 | 97 | 100 | 100 | 100 | 100 | 105 | 105 | 115 | 160 | 160 | 160 |
H | 150 | 155 | 143 | 150 | 150 | 150 | 150 | 165 | 175 | 190 | 190 | 200 | |
D | 88 | 100 | 85 | 110 | 110 | 110 | 110 | 120 | 140 | 140 | 160 | 180 | |
規格任選,并且可以按客戶要求定制 |
2.1內箱材質:不銹鋼板(SUS #304 1.0mm厚)
2.2外箱材質: 電解鋼板噴塑 ( 1.0mm厚)
2.3保溫材質:硬質Polyurethane發泡及玻璃棉
2.4送風循環系統:
2.4.1 25W馬達,1只.
2.4.2不銹鋼加長軸心
2.4.3多翼式扇葉(SIRCCO FAN)
2.4.4雙向可調百葉,確保試驗箱內溫度分布均勻
2.5箱門: 單片門,左開,把手在右手邊
2.5.1平面嵌入式把手
2.5.2后鈕:SUS #304
四、冷凍系統:
3.1壓縮機:法國原裝進口全密式壓縮機
3.2冷媒:環保冷媒R404A
3.3冷凝器:鰭片式附散熱馬達
3.4蒸發器:鰭片式多段式自動負載容量調整
3.5其它附件:干燥劑,冷媒流量窗口,修理閥
3.6膨脹系統: 容量自動控制節流降壓之冷凍系統,采用多回路控制,針對不同溫度點采用不同的自動膨脹閥來控制冷媒流量,從而達到精確控溫降低能耗。
五、控制系統:
4.1 可程序溫濕度控制器:原裝韓國進口“TEMI-880”彩色觸摸式中英文控制器,
4.1.1 控制器規格:
1、控制方式:平衡調溫調濕控制系統(BTHC),以P.I.D控制SSR,使系統之加熱加濕量等于熱濕損耗量,故能長期穩定工作。
2、溫濕控制器:原裝韓國進口“TEMI-880”彩色觸摸式中英文人機界面,數據與資料銀幕顯示交談方式溫濕度控制器,單點及可程控,銀幕背光可調。
1分辨率: 0.01℃, 0.1%R.H
2溫度范圍: -99.9℃~+200℃
3 濕度范圍:10%~99.9%R.H
4程序段數:具120組程序1200段記憶
5每個段可同時設定溫度,濕度及時間,可重復運行999次
6具有定值計時停機和程序結束等功能
7程序運行具有待機,跳段,保持等功能
8具有預約起動和停機及故障提示功能
9 測溫器:PT-100 2支
10各系統的主要組件配備有安全檢知接口裝置,當異常故障發生時,立即由屏幕顯示 故障狀態及切斷電源。
11具有運行累積時間顯示功能,可供機器運行時時間及參考用。
12程序運行SV值曲線視
4.2 加熱加濕系統:
4.2.1 加熱器: 鰭片式散熱管鎳鉻合金U型高效加熱器,自動演算高精確
度PID+SSR控制(演算周期:1~4S可設),使其熱損耗量與加熱量
相當,故比傳統ON/OFF控制省電約10%
4.2.2 加濕器: UL形不銹鋼電鍍加熱器,采用安全高效的飽和蒸氣加濕系
統自動演算高精確度PID+SSR控制(演算周期:1~4S可設),使其
熱損耗量與加熱量相當,故比傳統ON/OFF控制省電約10%
4.3 測溫體: DIN規格A級ψ4.8mm SUS #304不銹鋼制PT 100Ω2支
4.4 安全裝置:
4.4.1 過零點閘流體功率控制器
4.4.2 空焚防止保護器
4.4.3 欠相逆相保護開關
4.4.4 壓縮機高壓保護開關
4.4.5 壓縮機過熱保護開關
4.4.6 壓縮機過電流保護開關
4.4.7 無熔絲開關
4.4.8 陶磁快速保險絲
4.4.9線路保險絲及全護套式端子
4.4.10蜂鳴器
六、標準配置:
5.1 電源線6.0 mm2x4蕊,低阻抗橡膠電纜線2.5m長1條
5.2 RS-232C通訊接口端子一個(9PIN)
5.3 不銹鋼SUS #304方型沖孔鋼板置物架2片
5.4 不銹鋼可調整間距40mm置物架軌道2組
5.5 機體左側ψ50mm測試孔1個附不銹鋼孔蓋1只,硅膠塞頭1只。
5.6 標準測試用不織布5片
5.7 保險絲一套(易損件)
5.8 控制器使用說明書一套,操作說明書一套,測試報告一份
