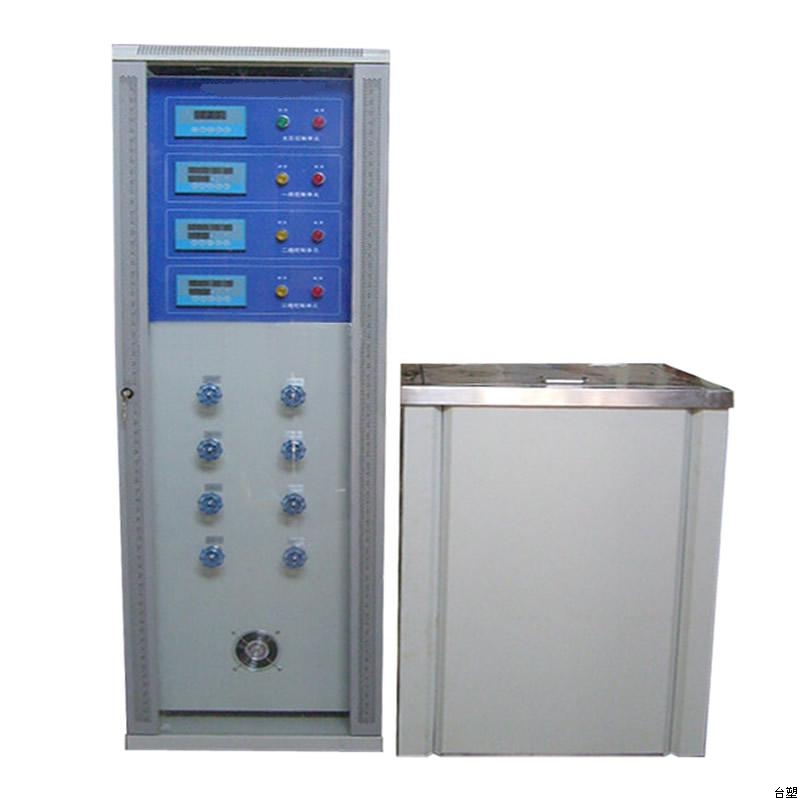

TS-16L 管材耐壓爆破試驗機

        TS系列管材靜液壓試驗機按照GB/T6111、GB/T15560標準進行設計，適用于對各種流體輸送用塑料管材（如：PP-R、PP-B、PP-A、PPZ-X、PE、PVC及塑料復合管等）進行靜液壓試驗。采用智能表控制，數碼管顯示壓力，結構簡單、穩定性好、成本較低，適合中小企業做產品質量控制使用。試驗路數可以從1路到32路，或根據用戶需要訂制。

一、控制方式：

總壓力由電接點壓力表控制，每一試樣路由智能表壓力控制，各路設置單獨的壓力控制器，獨立工作，互不影響，若一路試驗完成或出現故障，不影響其他路的工作。

二、主要結構：

管材靜液壓試驗機由壓力控制系統、恒溫介質箱和夾具三部分組成。

1、壓力控制系統：主要由壓力源、加壓管路及電氣控制三部分組成。壓力源（即高壓泵）用來對主壓力系統按試驗條件提供總壓力,均采用歐美進口或合資企業生產的高壓柱塞泵,由電接點壓力表控制總壓力。加壓管路由蓄能器、壓力傳感器、電磁閥、單向閥、過濾器、手動針閥、連接管路等部件組成,其中電磁閥為德國進口，壓力傳感器采用國產高端產品，管路為銅管，卡套快速連接,其他管件均為不銹鋼管件。電氣控制部分由智能數顯控制表、保護裝置、各種開關等組成。

2、恒溫介質箱：主要由箱體、循環泵、加熱器（冷凝器）和溫度控制系統組成。其工作時根據用戶設定溫度，對介質箱中的水進行加熱（制冷），逐步達到用戶要求的溫度。恒溫介質箱分單熱式和制冷制熱式兩種。

3、夾具：根據裝卡方式分為A型（不帶拉桿）和B型（帶拉桿）兩種類型。A型夾具一般適用于管徑φ250以下的塑料管材，B型夾具一般適用于管徑φ250以上的塑料管材。本系列夾具結構合理、夾緊速度快、密封可靠、拆卸方便的特點。

三、技術參數
