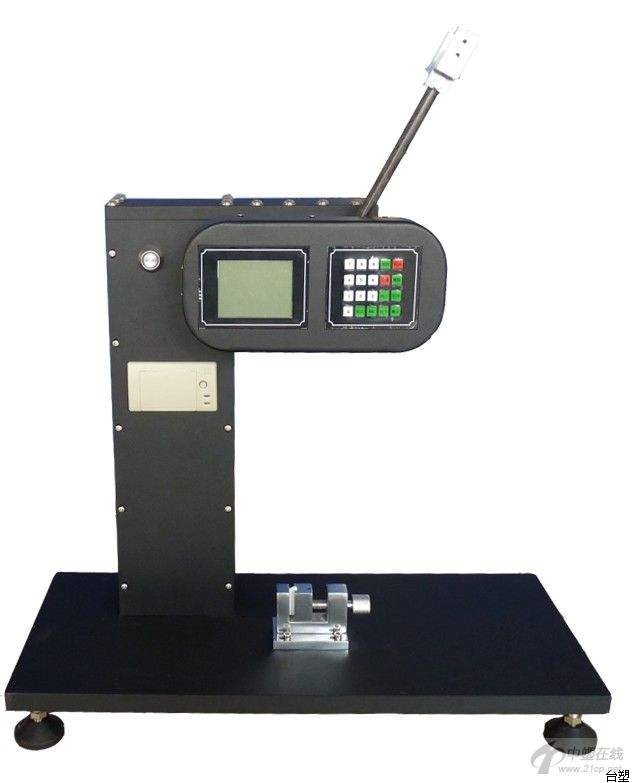

下面以懸臂梁5.5J、韌性單位KJ/M2；試樣長度：80mm 寬度：10 mm；厚度：4 mm；缺口深度：2.00 mm為例，懸臂梁沖擊試驗機說明具體操作。

1.懸臂梁沖擊試驗機開機，系統初始化后顯示主界面。

2.進入到參數設置界面，設置長寬厚三個參數分別為 80mm 8mm 4mm

3.沖擊能量為當前擺錘的能量，沖擊速度為3.5m/s不用修改

4.按“cancel”退出當前界面并進入操作界面。

5.將擺錘上揚，放置于150度位置，并用檔桿阻擋，確定擺錘運行范圍沒有遮擋物和其他人員。點擊“l(fā)oss”，擺錘自然下擺。完成動作后，“沖擊角度”會顯示當前沖擊后的角度，“摩擦損耗”會顯示當前空擺的摩擦消耗的能量。

6.懸臂梁沖擊試驗機測試完損耗能量后，將試樣放入下方夾具，用對中樣板確定缺口位置。擺錘上揚，放置于150度位置，并用檔桿阻擋，確定擺錘運行范圍沒有遮擋物和其他人員。點擊“test”，擺錘自然下擺。完成動作后，測試結果會自動顯示在1~12編號中的1編號處，沖擊后的角度會自動顯示在“沖擊角度”處。

7.取下樣片的殘留物，重新放入樣片，再次點擊“test”，擺錘下落，測試結果會自動顯示在1~12編號中的2編號處，沖擊后的角度會自動顯示在“沖擊角度”處。沖擊后的結果平均值會顯示在“測試結果”那里。

8.重復進行“test”，一組最多能測試12次，將光標移動到測試結果偏差比較大的值，使用“cancel”可以將其刪除。如果要退出當前界面，則按“OK”退出。

9.整組測試完畢后，按“打印”將測試結果打印保存。xiaoshiyizhuang.cn

10.試驗結束\關機。
